Aqua Cell

Rigolenfüllkörper aus PP für die Versickerung und/oder Rückhaltung von Regenwasser. Die praktische Lösung für schnellste Installation und ausreichenden Zugang für Inspektion und Reinigung.

Geprüfte Datenqualität

Dauerhafte Aktualisierung und Überprüfung aller Informationen und Nachweise.
Unsere Prozesse sowie die Aktualität werden regelmäßig vom unabhängigen Prüfunternehmen SGS-TÜV Saar überprüft.

Zertifikate

EPD-Norge ist der norwegische Programmbetreiber für Environmental Product Declarations (EPDs). Das Programm richtet sich nach ISO 14025 und EN 15804 und stellt sicher, dass EPDs für Bau- und Industrieprodukte einheitlich, geprüft und vergleichbar veröffentlicht werden. Vor der Veröffentlichung wird jede EPD unabhängig verifiziert; EPD-Norge führt dafür klare Verfahren, Product Category Rules (PCR/NPCR) und ein öffentliches Register.

Produkte mit dem QNG-ready Siegel des Sentinel Holding Instituts eignen sich für Projekte, für welche das Qualitätssiegel Nachhaltiges Gebäude (QNG) angestrebt wird. QNG-ready Produkte erfüllen die Anforderungen des QNG Anhangdokument 3.1.3 "Schadstoffvermeidung in Baumaterialien". Das KfW-Kreditprogramm Klimafreundlicher Neubau mit QNG kann eine höhere Fördersumme ermöglichen.

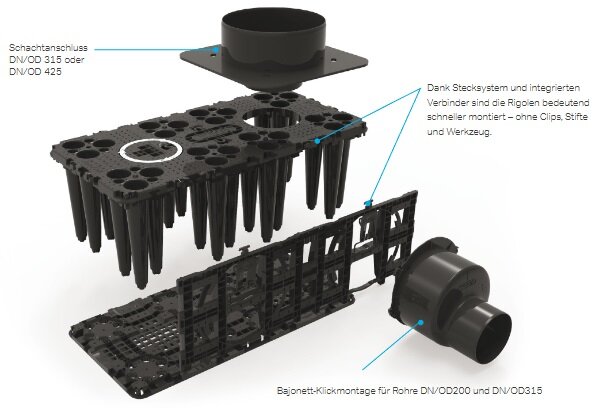

Wavin AquaCell "NG" Rigole, bauaufsichtlich zugelassen beim DIBt unter Z-42.1-588, Rigolensystem bestehend aus Polypropylen (PP) für die oberflächennahe, dezentrale Versickerung und Rückhaltung von Regenwasser, Farbe: schwarz; für den Einsatz in Verkehrsflächen bis max. SLW 60 bei geeignetem Aufbau; bis zu 5-lagig einsetzbar. Gesamtsystem drei-dimensional anbau- und erweiterbar. Produktionsbegleitende Überprüfung der Materialeigenschaften gemäß DIN EN 17152 / ISO 1133. Alle Speicherelemente mit integrierten Verbindern ohne zusätzliche Horizontal-/ Vertikalverbindern montierbar; mit integrierten Öffnungen für ein optimiertes Handling. Speicherelemente mit einem 24 Säulensystem zur Aufnahme hoher Belastungen. Für extra hohe Belastungen können die Speicherelemente miteinander verschachtelt werden. Über die gesamte Bauhöhe und in allen Lagen durchgehend lichte Weite zwischen den Säulen von 185 mm (Stirnseite) bzw. 200 mm (Längsseite). Ohne innenliegende Trennwände und Sohlsprünge für eine durchgehende, lagenweise, dreidimensionale Inspizierbarkeit. Aufgesetzte Systemschächte ermöglichen eine ungehinderte Einbringung von Equipment zur Inspektion und Reinigung. Bodenplatten mit Aufnahme für Säulensystem in offener Gitterstruktur. Alle Bodenplatten mit Anfahrschrägen zur Führung von Inspektions- und Reinigungsgerät; Seitenplatten in offener Gitterbauweise mit integrierter Aufhängung und lösbarem Klick-System. Optische Inspizierbarkeit der Rigole mittels Kamerabefahrung: Bei der Inspektion handelt es sich um eine Abnahme im betriebsfähigen Zustand welches zu dokumentieren ist. Die Inspektion erfolgt über das komplette Speichervolumen der Rigole, um den korrekten Aufbau und die bautechnische Schadenfreiheit zu überprüfen. Etwaige Schäden sind korrekt einzumessen und zu dokumentieren. Die Filme sowie das Abnahmeprotokoll ist dem AG zu übergeben. Weitergehende Prüfungen sind zwischen AG und AN abzustimmen. Gesamtrigole mit Speichervolumen je nach Ausführung von 95% bis über 96% bestehend aus:

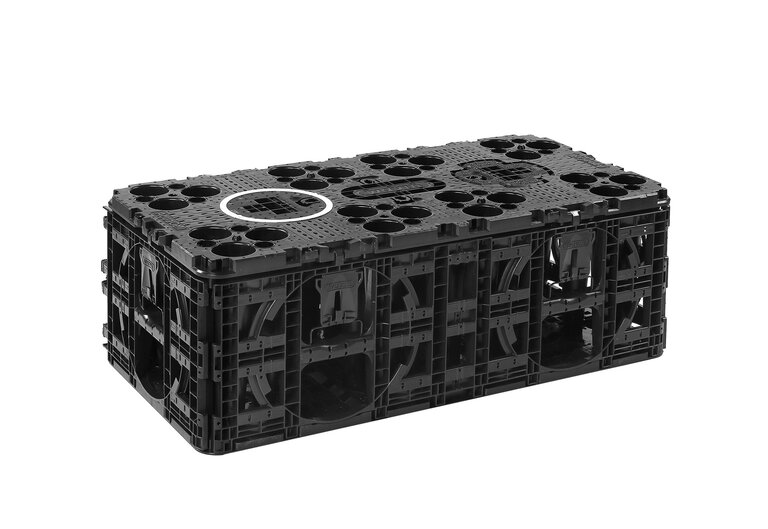

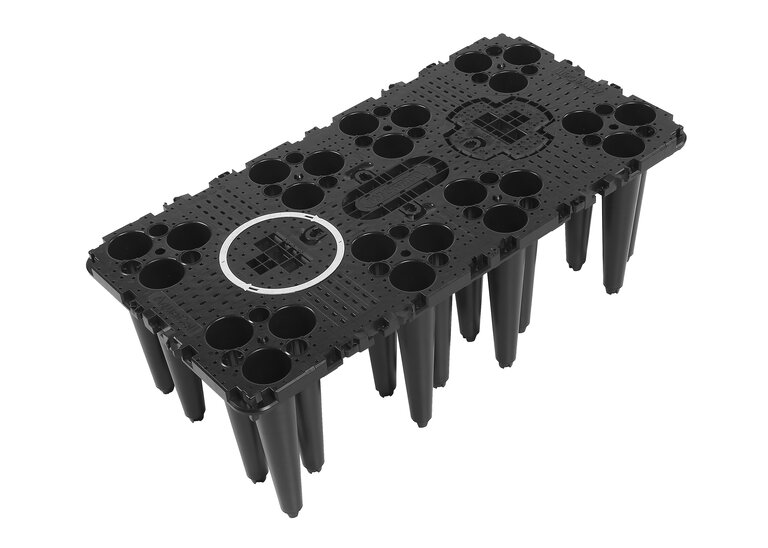

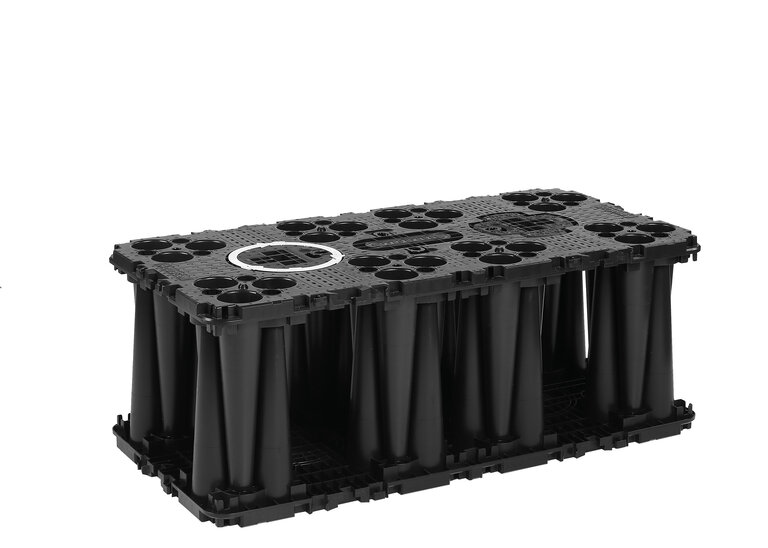

Speicherelement 1200 x 600 x 400 mm
Bodenplatten
Seitenplatten inkl. Anschlussmöglichkeit DN/OD 160 im Scheitel
Bauhöhe 1. Lage: 425 mm, jede weitere Lage 400 mm.

Gebäude-Assessment

Kriterium	Produktkategorie	Bewertung
SHI-Produktbewertung	Außenprodukt	nicht bewertungsrelevant

Kriterium	Pos. / Bauproduktgruppe	Betrachtete Stoffe	QNG Freigabe
3.1.3 Schadstoffvermeidung in Baumaterialien	nicht zutreffend	nicht zutreffend	QNG-ready nicht bewertungsrelevant

Kriterium	Bewertung
ENV 1.1 Klimaschutz und Energie (*)	Kann Gesamtbewertung positiv beeinflussen

Nachweis: EPD liegt vor; Vollumfänglich recyclingfähig durch PP-Material; Recyceltes PP Material

Kriterium	Bewertung
ENV 2.2 Trinkwasserbedarf und Abwasseraufkommen (*)	Kann Gesamtbewertung positiv beeinflussen

Nachweis: befreit Regenwasser von Schmutz und Schadstoffen und führt es wieder dem natürlichen Wasserkreislauf zu. Überlastung von Kanälen und Klärwerken vermieden, lokaler Grundwasserhaushalt positiv

Kriterium	Pos. / Relevante Bauteile / Bau-Materialien / Flächen	Betrachtete Stoffe / Aspekte	Qualitätsstufe
ENV 1.2 Risiken für die lokale Umwelt, 03.05.2024 (3. Auflage)			nicht bewertungsrelevant

Kriterium	Pos. / Relevante Bauteile / Bau-Materialien / Flächen	Betrachtete Stoffe / Aspekte	Qualitätsstufe
ENV 1.2 Risiken für die lokale Umwelt, 29.05.2025 (4. Auflage)			nicht bewertungsrelevant

(*) Die Kriterien dieses Steckbriefs beziehen sich auf das gesamte Bauobjekt. Die Bewertung erfolgt auf der Ebene
des Gebäudes. Im Rahmen einer sachgemäßen Planung und fachgerechten Installation können einzelne Produkte
einen positiven Beitrag zum Gesamtergebnis der Bewertung leisten. Das Sentinel Holding Institut stützt sich einzig
auf die Angaben des Herstellers.

Kriterium	Pos. / Relevante Bauteile / Bau-Materialien / Flächen	Betrachtete Stoffe / Aspekte	Qualitätsstufe
ENV 1.2 Risiken für die lokale Umwelt			nicht bewertungsrelevant

Kriterium	Pos. / Bauprodukttyp	Betrachtete Schadstoffgruppe	Qualitätsniveau
1.1.6 Risiken für die lokale Umwelt			nicht bewertungsrelevant

Kriterium	Produkttyp	Betrachtete Stoffe	Bewertung
DNSH - Vermeidung und Verminderung der Umweltverschmutzung			nicht bewertungsrelevant

Kriterium	Produktkategorie	Betrachtete Stoffe	Qualitätsstufe
Hea 02 Qualität der Innenraumluft			nicht bewertungsrelevant

Downloads

	SHI-Produktpass Aqua Cell (de)	(pdf, 2.14 MB)
	SHI-Produktpass Aqua Cell (en)	(pdf, 2.09 MB)
	Technisches Datenblatt	(pdf, 585.25 KB)
	AquaCell NG - Das Regenwassermanagement der Zukunft Brpschüre	(pdf, 5.09 MB)
	EPD	(pdf, 1.24 MB)
	Herstellererklärung	(pdf, 79.93 KB)
