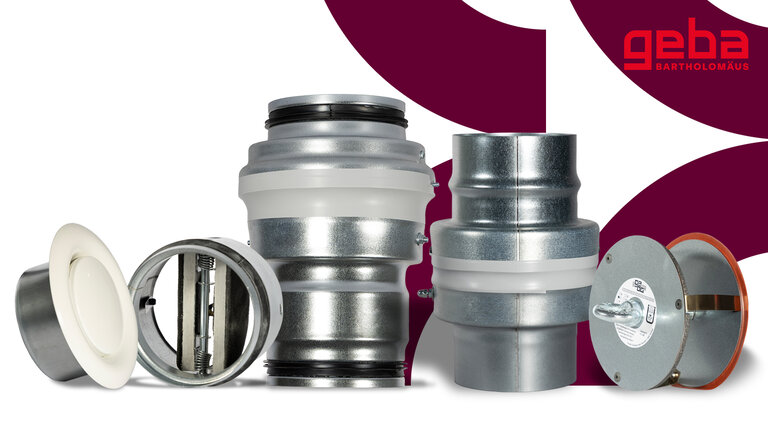

gebaPROTECT

AVR
Mit freiem Querschnitt aus verzinktem Stahlblech, mit metallischem Schnellverschluss, korrosions- und Lot freie Auslösevorrichtung, Intumeszenzmaterial, eingeschlossen durch glattwandiges Kunststoffinnenrohr mit vollkommen freiem Querschnitt.

- Allgemeine bauaufsichtliche Zulassung des DIBt Berlin Z-41.3-686
- Feuerwiderstandsklasse K90 - 18017
- Einbau unter, in oder auf der Massivdecke, alternativ unter, in oder auf der Holzbalkendecke F90 B
- Befestigung nur durch Mörtelverguss ohne Schrauben, Dübel oder Mörtelanker
- Keine Isolierung erforderlich
- Einbau in klassifizierte Schächte F30/L30 - F90/L90, Mindeststärke 35 mm mit beliebiger Belegung

Zum Einbau in Lüftungsanlagen nach DIN 18017-3 in Leitungen aus Stahl, z.B. Wickelfalz, und zwar in Zentrallüftungsanlagen für Zu- und Abluft, sowie zum Anschluss von Einzellüftungsgeräten, Wrasenabzügen oder Dunstabzugshauben ohne eigene Brandschutzanforderungen.

- Wartungsfrei
- Leitungsdichtigkeitsklasse II nach DIN 1946-6

Leitungsabstände sind nicht vorgegeben, Abstandsvorgaben von fremden Rohrleitungen sind einzuhalten, Null-Abstand-Prüfungen wurden in großer Zahl durchgeführt. Diese sind bei den jeweiligen Herstellern zu erfragen.

WFK-M-LüAR

Absperrvorrichtung Typ WFK-M-LüAR
gemäß Muster-Lüftungsanlagen-Richtlinie M-LüAR Ausgabe 2 vom 30.04.2021, Abs. 7.1 ff
basierend auf der Brandschutzklappe WFK, EN 15650:2010
Aus verzinktem Stahlblech mit metallischem Schnellverschluss, korrosions- und lotfreie Auslöseeinrichtung - VDS geprüft und Intumeszenzmaterial.


Freier Querschnitt mit minimalem Druckverlust sowie runder Bauform
Zum Einsatz in raumlufttechnischen Anlagen von Gebäuden in beliebiger Luftrichtung mit und ohne Wärmerückgewinnung.

Geprüft nach EN 1366-2

Klassifizierung nach DIN EN 13501-3: 2010-02:
- Massivdecke (nass) EI 120 (ho i <-> o)-S
- Massivdecke (trocken - Weichschott) EI 90 (ho i <-> o)-S
- Brettstapel-/Brettsperrholzdecke (nass) EI 90 (ho i <-> o)-S
- Holzbalkendecke (nass) EI 90 (ho i <-> o)-S
- Schachtwand (massiv und in metallständerbauweise) EI 90 (ve i <-> o)-S

Leistungserklärung DoP/WFK/DE/2023/006

Zertifikat der Leistungsbeständigkeit 1322-CPR-086678/01

Klappenleckage nach EN 1366-2

Angeschlossen werden können Luftleitungen brennbar und nicht brennbar, auch einseitig mit Abdeckgitter.
Scharnierloser, korrosionsfreier metallischer Stellverschluss mittels Entspannung zweier Edelstahldoppeltorsionsfedern.

Überprüfung bei Inbetriebnahme nach Einbau, vor Verschluss des Schachtes z. B. durch Kamerabefahrung.

Wartung:
Die Wartung ist im Abstand von 5 Jahren z. B. durch eine innere Kamerabefahrung durchzuführen. Bei Verschmutzungen ist die Leitung zu reinigen.
Funktionsprüfung über geschossweise Revisionsöffnungen ist entbehrlich. Die Lüftungsleitung sollte über eine ausreichende Anzahl von Revisionsöffnungen für die Kamerabefahrung und Reinigung verfügen.

EAV

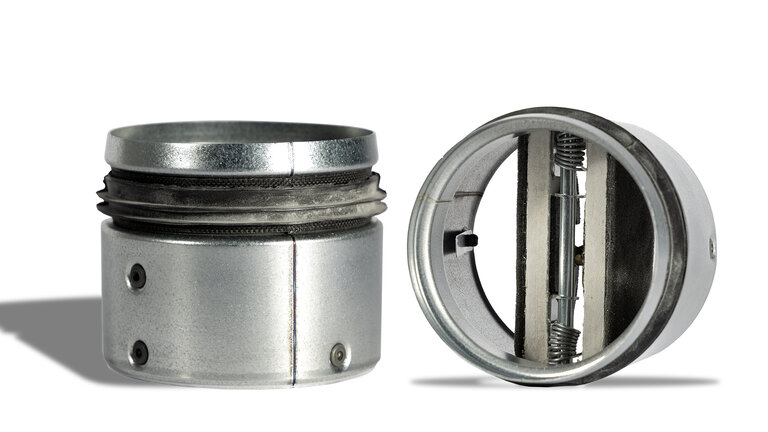

Brandschutzklappe Typ EAV DN 100 – Ø 98 mm, L 79 mm

Brandschutzklappe zum Einschub in runde Luftleitungen, erhältlich in den Nenngrößen DN 100, DN 125 und DN 160. Zum horizontalen Einsatz in raumlufttechnischen Anlagen von Gebäuden mit beliebiger LuftrichtunDas Gehäuse besteht aus verzinktem Stahlblech, das zweiblättrige Klappenblatt aus abriebfestem Calcium-Silikat, inkl. im Brandfall aufschäumendem Dichtmaterial.

Thermische Auslösung bei 72°C über Schmelzlot und Edelstahldoppeltorsionsfedern.
Einbau mit horizontaler Achslage, ideal zum nachträglichen Einbau.

- CE-Kennzeichnung
- Gemäß EN 15650
- Geprüft nach EN 1366-2
- Klassifizierung nach DIN EN 13501-3: 2010-02:Einbau in Massivwand, sowie leichte Trennwand (Metallständerbauweise) EI 90 (ve i <-> o)-S

- Leistungserklärung DoP/EAV/2023/001
- Zertifikat der Leistungsbeständigkeit 0432-CPR-00920-01

Angeschlossen werden können Luftleitungen brennbar und nicht brennbar, auch einseitig mit Abdeckgitter.

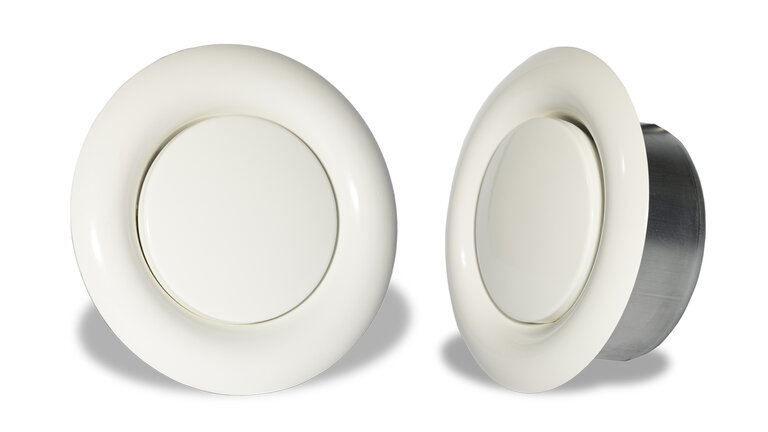

BRAV-K

Für Abluft in Lüftungsanlagen nach DIN 18017-3, wartungsfrei, aus Stahl, pulverbeschichtet, RAL 9010.

- Feuerwiderstandsklasse K90 - 18017
- Allgemeine bauaufsichtliche Zulassung des DIBt Berlin Z 41.3-669

Zugelassen zum Einbau in Wandungen oder außerhalb von Wandungen, von feuerwiderstandsfähigen Schächten F30 - F90 oder vertikalen feuerwiderstandsfähigen Lüftungsleitungen L30 - L90; mit oder ohne innere Hauptleitung aus verzinktem Stahlblech.

- Maximaler Querschnitt der luftführenden Leitung 1000 cm²
- Maximale Länge der Anschlussleitung ohne Absperrung an Schachtwandung außerhalb von Schächten 6 m
- Mindestschachtwanddicke einschalig oder mehrschalig und auch aus Formstücken bestehend 24 mm
- Mindestfeuerwiderstandsdauer der Schachtwand F30
- Einbautiefe Ventil: 50 mm

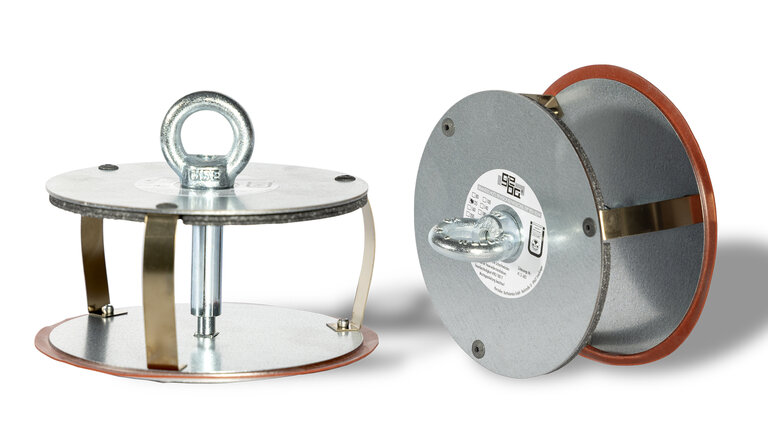

REV-EDW

- Allgemeine bauaufsichtliche Zulassung des DIBt Z-41.3-683
- Feuerwiderstandsklasse K90 - 18017
- Wartungsfrei

Zum Einsetzen am unteren Ende der Lüftungsleitung im Deckenbereich, sowie in Wänden von klassifizierten Schächten, ohne Werkzeuge zu öffnen für Reinigungs- und Revisionsmaßnahmen. Bestehend aus drei verzinktem Stahlblechplatten mit Dichtungsscheibe, Schaumbildner, der im Brandfall aufschäumt, Klemmfedern und Ringmutter, alternativ 6-Kant-Mutter.
