KNX Bedienelemte & Sensorik

Das ABB i-bus® KNX-Bedienelemente-Sortiment umfasst eine breite Palette von Benutzeroberflächen für intelligente Gebäudeautomation. Das System bildet die Schnittstelle zwischen moderner Gebäudetechnik und dem Nutzer, ermöglicht intuitive Bedienung und verbessert Komfort, Sicherheit und Energieeffizienz.

Bedienelemente

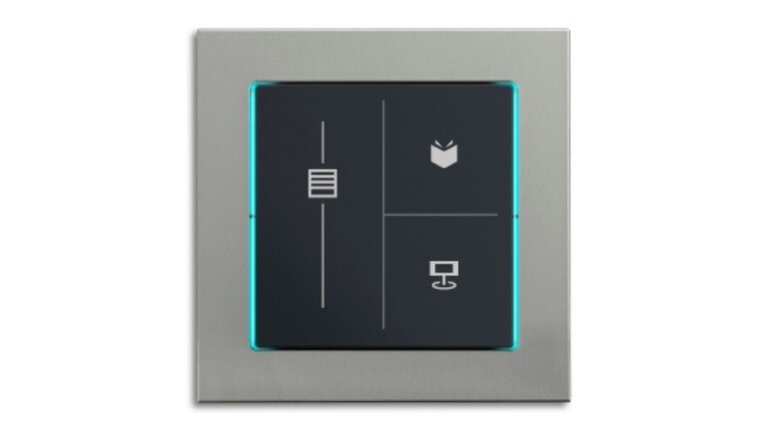

Umfassendes Spektrum von Bedientastern in verschiedenen Konfigurationen:

• 1/2-fach, 2/4-fach, 3/6-fach und bis zu 12-fach Bedienelemente

• Multifunktionsbedienelemente mit innovativem RGB-LED-Farbkonzept für intuitive Funktionserkennung: • Gelb = Beleuchtung • Blau = Jalousien/Rollläden • Orange = Raumtemperaturregler (RTR) • Magenta = Lichtszenenaktion • Weiß = Neutral/keine Funktionszuordnung

• Integrierte KNX-Busankopplung

• Individuelle Beschriftungsfelder mit Piktogrammen

• Jede Seite einer Wippe kann mit eigener Funktion belegt werden

• Tasterfunktionen: Schalten, Dimmen, Jalousien, Wert senden, Lichtszenen

Raumtemperaturregler: Spezielle Bedienelemente für Raumklima:

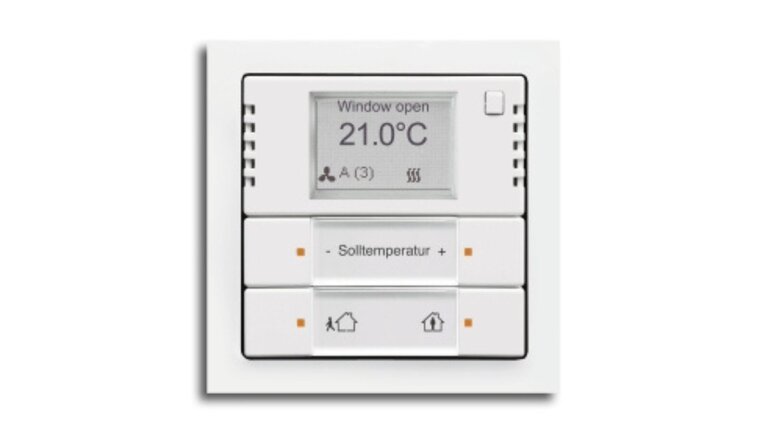

• Raumtemperaturregler mit Display und integriertem Temperaturfühler

• Varianten mit CO2/Feuchte-Sensor zur Luftqualitätskontrolle

• Fan-Coil-Controller für Ventilator-Konvektoren

• Raumtemperaturregler mit 6-fach und 10-fach Bedienfunktionen

• Anzeige von Sollwert und Istwert, manuell oder automatisch wählbare Lüfterstufen

• Komplette Klimatisierung von Heizung über Kühlung

Zusatzfunktionen:

• Busch-VoiceControl®: Sprachsteuerung für KNX-Systeme

• KNX APP-Control Server: App-basierte Fernsteuerung

• IR-Schnittstelle (Infrarot) für Fernbedienungsintegration

• Bewegungsmelder Standard und Komfort

• Tasterankopplungen (2-fach, 4-fach) zur Integration konventioneller Schalter

Design und Individualität:

• Erhältlich in mehreren Design-Programmen: carat®, solo®, Busch-axcent®, future® linear, alpha, pur edelstahl

• Farbvarianten: studioweiß, alusilber, schwarz matt, anthrazit, elfenbeinweiß, graumetallic

• Online-Beschriftungs-Tool zur individuellen Gestaltung

• Symbole und Piktogramme zur Funktionsverdeutlichung

• Transparente Beschriftungsbögen mit Standardsymbolen

Systemintegration:

• Alle Bedienelemente integrieren sich nahtlos in KNX by ABB

• Busleitungsanbindung über Busanschlussklemmen

• SELV-Standard (24 V Spannungsversorgung)

• Schutzart IP 20, Temperaturbereich -5 °C bis +45 °C

• Aufputz- (AP) und Unterputz-Montage (UP) möglich

• Einfache Inbetriebnahme über ETS (Engineering Tool Software)

• Native ETS-Applikationen für schnelle Parametrierung

Anwendungen:

• Beleuchtungssteuerung und Szenensteuerung (auch mit DALI-Gateways)

• Jalousien- und Rollladenautomation mit automatischer Fahzzeitermittlung

• Heizungs-, Lüftungs- und Klimatisierungs-Steuerung (HLK/ClimaECO)

• Raumtemperatur- und Komfortregelung

• Sensorik zur Erfassung von Präsenz, Fenster-Kontakten, Temperatur

• Lüftungsklappen- und Ventilantrieb-Steuerung

• Integration von Unterhaltungsmedien und Internet

Besonderheiten: Die KNX-Bedienelemente zeichnen sich durch benutzerfreundliches Design aus. Sie machen komplexe Gebäudetechnik verstehbar und ermöglichen intuitive Bedienung wie bei modernen Smartphones. Das Farbkonzept hilft dem Nutzer, Funktionen auf einen Blick zu erkennen. Die Möglichkeit der individuellen Beschriftung und Gestaltung macht jedes System einzigartig und projektspezifisch angepasst.
