Touch- & Bedienpanels
Für Busch-free@home® und KNX
Das Busch-/ABB Touchpanel-Sortiment bietet zentrale Steuer- und Visualisierungslösungen für Busch-free@home® und KNX-Systeme in verschiedenen Größen: u.a. Busch-Trevion® 2,4" (Flush-Mount), Busch-RoomTouch® 4" (Unterputz) sowie Busch-SmartTouch® 10" (großflächiges Display). Alle Panels verfügen über kapazitive IPS-Touchdisplays mit Helligkeits-/Näherungssensor und haptischem Feedback. Sie ermöglichen die intuitive Steuerung von Schalten, Dimmen, Jalousien, Heizung/Klima, Szenen und Audio. Die Panels integrieren Raumtemperaturregler mit Sensor, unterstützen Logikfunktionen, Zeitprogramme und Alarmmeldungen. Optional sind externe Temperaturfühler anschließbar.
Zertifikate
Produkte mit dem QNG-ready Siegel des Sentinel Holding Instituts eignen sich für Projekte, für welche das Qualitätssiegel Nachhaltiges Gebäude (QNG) angestrebt wird. QNG-ready Produkte erfüllen die Anforderungen des QNG Anhangdokument 3.1.3 "Schadstoffvermeidung in Baumaterialien". Das KfW-Kreditprogramm Klimafreundlicher Neubau mit QNG kann eine höhere Fördersumme ermöglichen.
Artikel
Das Busch-/ABB Touchpanel-Sortiment bildet die zentrale Steuer- und Visualisierungszentrale für intelligente Gebäudeautomation mit Busch-free@home® und KNX-Systemen. Moderne kapazitive Touchdisplays mit IPS-Technologie ermöglichen intuitive, responsive Bedienung wie bei Smartphones.
Produktpalette:
-
Busch-Trevion® 2,4": Kompaktes Flush-Mount-Display (70x70 mm), 240x240 Auflösung. Für kleine bis mittlere Anwendungen.
-

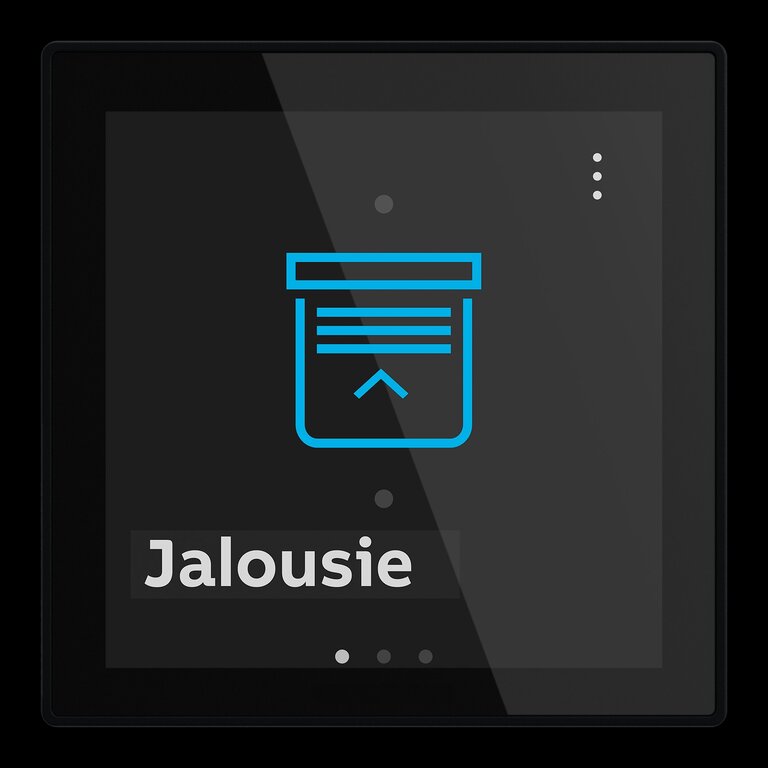

Busch-RoomTouch® 4": 4-Zoll-IPS-Display (480x480), Unterputz-Montage, 86x86 mm. Kompakte Raumsteuerung mit 12 Seiten.

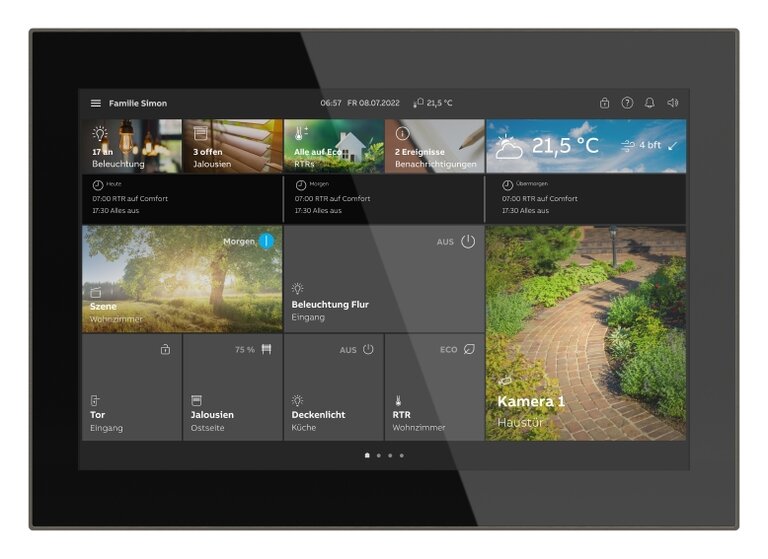

- Busch-SmartTouch® 10": Premium-Display (1280x800) für zentrale Gebäudesteuerung. Bis zu 450 KNX-Kontrollelemente auf 25 Seiten. 14 mm flacher Glasrahmen.
-

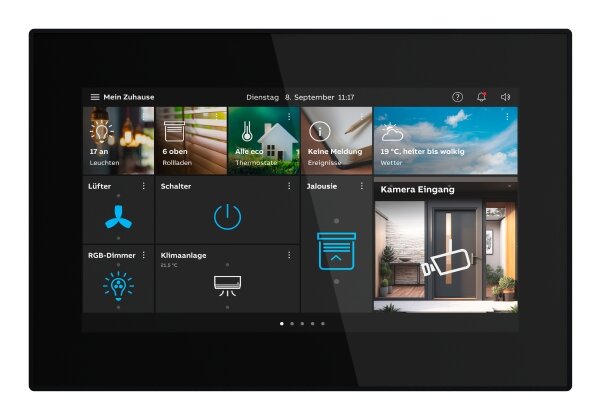

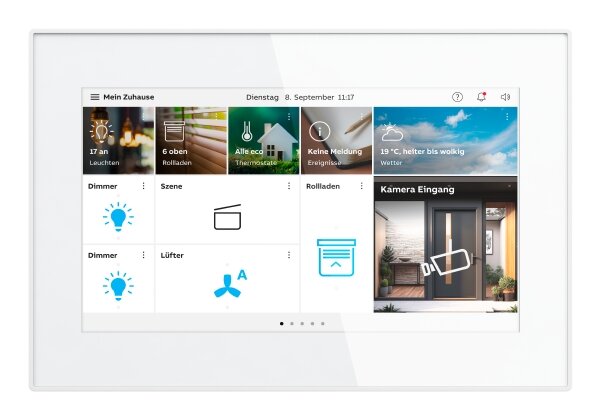

Busch-OneTouch® 7": 7-Zoll-Panel mit integriertem Busch-free@home® Wireless System Access Point (bis 150 Teilnehmer). Mit Türkommunikation Busch-Welcome® und Matter-Zertifizierung.
Funktionen und Features:
-
Steuerung: Schalten, Dimmen (4-bit/8-bit), Schieberegler, Jalousien, RGBW-Farben, Szenen, Audio.
-
Display-Sensoren: • Kapazitive IPS-Touchdisplays (Betrachtungswinkel bis 160°) • Haptisches Feedback • Helligkeits-Sensor (adaptive Anpassung) • Näherungs-Sensor (Aktivierung bei Annäherung) • Weiße/schwarze Glasoberflächen
-
Integrierte Sensorik: • Raumtemperaturregler (RTC) mit Sensor • Optional: externe Temperaturfühler (PT1000/6226/T) • Binäreingänge für konventionelle Sensoren • Logikfunktionen für Automatisierung • Bis zu 10 Zeitprogramme à 6 Schaltzeiten • Szenen-Aktoren • Anwesenheitssimulation • Bis zu 80 Stör-/Alarmmeldungen
-
KNX-Features: • ETS-Programmierung • Primärfunktion für direkte Bedienung • PIN-Code-Schutz für Seiten • Status-/Datumanzeigte
-
free@home®-Features: • Dashboard mit automatischer Raumstruktur • Bis zu 10 mobile Endgeräte koppelbar • free@home® Next App-Integration
Systemintegration:
- Kompatibilität mit free@home® und KNX
- WLAN/LAN-Anbindung möglich (Geräteabhängig)
- Power-over-Ethernet (PoE) optional (Geräteabhängig)
- 2-Draht-Anbindung Busch-Welcome® Türkommunikation (Geräteabhängig)
- Busch-Welcome® IP-Anbindung (Geräteabhängig)
- Hörschleife für Hörgeräte (Geräteabhängig)
- ONVIF-IP-Kamera-Integration (Geräteabhängig)
Gebäude-Assessment
| Kriterium | Pos. / Bauproduktgruppe | Betrachtete Stoffe | QNG Freigabe |
| 3.1.3 Schadstoffvermeidung in Baumaterialien | QNG-ready nicht bewertungsrelevant |
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt | nicht bewertungsrelevant |
| Kriterium | Bewertung |
| ENV 1.1 Klimaschutz und Energie (*) | Kann Gesamtbewertung positiv beeinflussen |
Nachweis: EPDs liegen vor. Sensoren und Bedienelemente für optimierte Gebäudetechnik enthalten.
| Kriterium | Bewertung |
| ECO 1.1 Gebäudebezogene Kosten im Lebenszyklus (*) | Kann Gesamtbewertung positiv beeinflussen |
Nachweis: Sensoren und Bedienelemente für optimierte Gebäudetechnik enthalten. I.d.R. keine regelmäßig Wartung erforderlich.
| Kriterium | Bewertung |
| SOC 1.1 Thermischer Komfort (*) | Kann Gesamtbewertung positiv beeinflussen |
Nachweis: Regelgeräte für Raumklima (Heizung, Klima, Lüftung) enthalten.
| Kriterium | Bewertung |
| TEC 1.4 Einsatz und Integration von Gebäudetechnik (*) | Kann Gesamtbewertung positiv beeinflussen |
Nachweis: Sensoren und Bedienelemente für optimierte Gebäudetechnik enthalten. u.a. KNX, free@home und weitere Smart home Systeme.
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt, 03.05.2024 (3. Auflage) | nicht bewertungsrelevant |
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt, 29.05.2025 (4. Auflage) | nicht bewertungsrelevant |
(*) Die Kriterien dieses Steckbriefs beziehen sich auf das gesamte Bauobjekt. Die Bewertung erfolgt auf der Ebene
des Gebäudes. Im Rahmen einer sachgemäßen Planung und fachgerechten Installation können einzelne Produkte
einen positiven Beitrag zum Gesamtergebnis der Bewertung leisten. Das Sentinel Holding Institut stützt sich einzig
auf die Angaben des Herstellers.
des Gebäudes. Im Rahmen einer sachgemäßen Planung und fachgerechten Installation können einzelne Produkte
einen positiven Beitrag zum Gesamtergebnis der Bewertung leisten. Das Sentinel Holding Institut stützt sich einzig
auf die Angaben des Herstellers.
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt | nicht bewertungsrelevant |
| Kriterium | Pos. / Bauprodukttyp | Betrachtete Schadstoffgruppe | Qualitätsniveau |
| 1.1.6 Risiken für die lokale Umwelt | nicht bewertungsrelevant |
| Kriterium | Produkttyp | Betrachtete Stoffe | Bewertung |
| DNSH - Vermeidung und Verminderung der Umweltverschmutzung | nicht bewertungsrelevant |
| Kriterium | Produktkategorie | Betrachtete Stoffe | Qualitätsstufe |
| Hea 02 Qualität der Innenraumluft | nicht bewertungsrelevant |
| Kriterium | Produktkategorie | Betrachtete Stoffe | Bewertung |
| EQ Credit: Low-Emitting Materials | nicht bewertungsrelevant |
