Zertifikate
Produkte mit dem QNG-ready Siegel des Sentinel Holding Instituts eignen sich für Projekte, für welche das Qualitätssiegel Nachhaltiges Gebäude (QNG) angestrebt wird. QNG-ready Produkte erfüllen die Anforderungen des QNG Anhangdokument 3.1.3 "Schadstoffvermeidung in Baumaterialien". Das KfW-Kreditprogramm Klimafreundlicher Neubau mit QNG kann eine höhere Fördersumme ermöglichen.
Das IBU ("Institut Bauen und Umwelt e.V.") ist eine Initiative von Bauprodukt- und Baukomponentenherstellern, die sich dem Leitbild der Nachhaltigkeit im Bauwesen verpflichten. IBU ist Programmbetreiber für Umwelt-Produktdeklarationen (Environmental Product Declaration, kurz: EPD) nach der Norm EN 15804. Das IBU-EPD-Programm steht für umfassende Ökobilanzen und Umweltwirkungen von Bauprodukten und eine unabhängige Überprüfung durch Dritte.

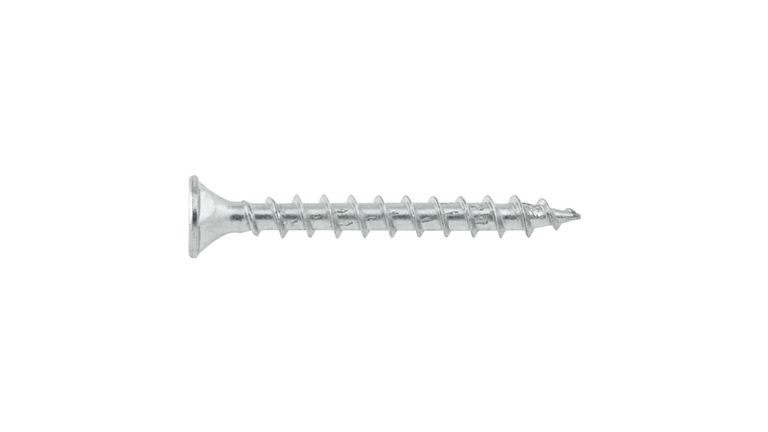

Universelle Teilgewindeschraube zur schnellen, spaltfreien Befestigung von Holz-Holz-Verbindungen im Möbelbau, Innenausbau oder Holzbau im trockenen Innen- oder Feuchtbereich. Ideale Kraftübertragung dank RW-Antrieb
Mehr Power durch größere Kontaktfläche am Bit
Mehr Stabilität, einhändiges Arbeiten, punktgenaues Ansetzen durch Steck-Effekt und perfekten Sitz des Bits
Weniger Bitwechsel, 1 Bit für viele Schraubendurchmesser
Kompatibilität mit dem bisherigen AW-Antrieb
Deutliche Reduzierung des Kraftaufwandes beim Eindrehen der Schraube
Geringe Spaltwirkung beim Eintauchen des Schaftes durch verdrängendfräsende Wirkung des Schaftfräsers
Minimiertes Risiko eines Schraubenabbruches aufgrund hohem Bruchdrehmoment
Geringes Verletzungsrisiko durch abstehende Metallspäne durch die Integration des Schaftfräsers in das Gewinde
Hohe Schonung der Verarbeitungswerkzeuge
Maximale Überdrehsicherheit bei hoher Vorschubleistung
Höhere Kraftübertragung in Harthölzern aufgrund verstärkter, asymmetrischer Gewindeflankengeometrie des Grobganggewinde
Bessere Verankerung durch höhere Gewindeflanken
Sanfter Gewindeanlauf sorgt für optimiertes Einstechen und Anbeißen der Schraube
Geringe Spaltwirkung durch verdrängende Wirkung der kuppenförmig angeordneten Fräselemente in der Spitze
Reibungsminimiertes Eindrehen des Gewindes ermöglicht Reduzierung der aufzubringenden Einschraubkraft
Hohe Festigkeitswerte und Duktilität
Eine abgestimmte Wärmebehandlung garantiert hohe Festigkeitswerte und gewährleistet gleichzeitig eine hohe Duktilität
Leistungsnachweis
Zulassung gemäß ETA-11/0190
Hinweis
Zur Planung und Bemessung Ihrer Montage empfehlen wir die Verwendung der Würth Software oder entsprechender Bemessungshilfen. Bemessungen der ASSY Schrauben können ab einem ∅ 5 mm in der Würth Holzbausoftware durchgeführt werden.
Schraube nicht in direkt bewitterten Anwendungen oder in Feuchträumen mit chlorgashaltiger Atmosphäre einsetzen. Bei einer Verwendung im Außenbereich und Räumen die ständiger hoher Feuchtigkeit ausgesetzt sind, setzen Sie bitte ASSY 4 A2 oder A4 Edelstahlschrauben und bei chlorhaltiger Atmosphäre HCR Edelstahlschrauben ein
ASSY 4, ASSYplus 4 und ASSYplus 4 VG Spanplattenschrauben sind für den Einsatz in Holz und Holzwerkstoffen optimiert. Bei Anwendungen in Kunststoffdübeln, bei der auch eine Reduzierung der Traglast möglich ist, verwenden Sie nur Schrauben ohne optimierte Gewindespitze (Kuppenfräserspitze, Bohrspitze, Schabenut usw.), wie z.B. die ASSY D Schrauben mit Senkkopf oder Pan Head
Anwendungsgebiet
Beim Durchmesser 6 mm steht für Fensteranwendungen die parallele Antriebsgröße RW30 zur Verfügung. Dies erleichtert die Kombinierbarkeit mit AMO Schrauben, die über einen RW30 Antrieb verfügen.
Für auf Zusammenzug ausgelegte Holz-Holz-Verbindungen
Durch das unmittelbar nach dem Schaft beginnende Teilgewinde ist eine auf Zusammenzug ausgelegte Holz-Holz Verbindung möglich. Dabei wird das Gewinde vollständig im unteren zweiten Bauteil positioniert.
Für Anwendungen der Nutzungsklasse 1 und Nutzungsklasse 2 (ab ∅ > 4 mm)
Hochwertiger Oberflächenschutz Zink blau passiviert Chrom(VI)-frei, bis ∅ 4 mm A2K 5 µm, ab ∅ 4,5 mm A3K 8 µm Schichtdicke
Für die Verwendung in der Nutzungsklasse 1 (Innenraum) und ab einem ∅ > 4 mm in der Nutzungsklasse 2 (Feuchtbereich bzw. überdachter Außenbereich) nach EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08 geeignet
Für Schrauben ab den ∅ 4,5 mm mit der Zinkschichtdickte 8 µm mit Cr(III)-Passivierung wird die Anforderung der Klassifizierung T2/C2 gemäß prEN 14592:2017 (D) erfüllt
Anleitung
Zur Erhöhung des Zusammenzieheffektes bzw. Kopfdurchzugswiderstandes ist die Kombination mit passgenauen Unterlagscheiben für ASSY 4 zu empfehlen
ASSY Schrauben sind für quasistatische Lasten zugelassen
Zur optimalen Verwendung der Schraube ist der passgenaue RW Bit zu verwenden
Teilgewindeschrauben eignen sich hervorragend zur Verbindung von Holz-Holz Konstruktionen. Zur Erreichung eines optimalen Zusammenzugs der Bauteile darf die zu befestigende Bauteildicke nicht größer als die Schaftlänge sein
Gebäude-Assessment
| Kriterium | Produktkategorie | Schadstoffgrenzwert | Bewertung |
| SHI-Produktbewertung | sonstige Produkte | TVOC ≤ 300 μg/m³ Formaldehyd ≤ 24 µg/m³ |
Emissionsneutral |
| Kriterium | Pos. / Bauproduktgruppe | Betrachtete Stoffe | QNG Freigabe |
| 3.1.3 Schadstoffvermeidung in Baumaterialien | QNG-ready nicht bewertungsrelevant |
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt, 03.05.2024 (3. Auflage) | nicht zutreffend | nicht bewertungsrelevant |
| Kriterium | Bewertung |
| ENV 1.1 Klimaschutz und Energie (*) | Kann Gesamtbewertung positiv beeinflussen |
Nachweis: EPD; Rückbaubar, Gradle to grave.
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt, 29.05.2025 (4. Auflage) | nicht zutreffend | nicht bewertungsrelevant |
des Gebäudes. Im Rahmen einer sachgemäßen Planung und fachgerechten Installation können einzelne Produkte
einen positiven Beitrag zum Gesamtergebnis der Bewertung leisten. Das Sentinel Holding Institut stützt sich einzig
auf die Angaben des Herstellers.
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt | nicht zutreffend | nicht zutreffend | nicht bewertungsrelevant |
| Kriterium | Pos. / Bauprodukttyp | Betrachtete Schadstoffgruppe | Qualitätsniveau |
| 1.1.6 Risiken für die lokale Umwelt | nicht bewertungsrelevant |
| Kriterium | Produkttyp | Betrachtete Stoffe | Bewertung |
| DNSH - Vermeidung und Verminderung der Umweltverschmutzung | nicht bewertungsrelevant |
| Kriterium | Produktkategorie | Betrachtete Stoffe | Qualitätsstufe |
| Hea 02 Qualität der Innenraumluft | nicht bewertungsrelevant |
| Kriterium | Produktkategorie | Betrachtete Stoffe | Bewertung |
| EQ Credit: Low-Emitting Materials | nicht bewertungsrelevant |
Downloads
SHI-Produktpass ASSY Schrauben (de) |
(pdf, 1.27 MB) | ||
SHI-Produktpass ASSY Schrauben (en) |
(pdf, 1.23 MB) | ||
EPD |
(pdf, 779.03 KB) |
