Würth I-Block 90 K / 120 K
Decken - Schottsystem für die Abschottung von elektrischen Leitungen und brennbaren bzw. nichtbrennbaren Rohren, sowie Lüftung nach DIN 18017-3 und DIN EN 15650.
Würth Decken - Kombischottsystem für die Abschottung in massiven Decken, geignet für die Abschottung von elektrischen Leitungen und brennbaren bzw. nichtbrennbaren Rohren, sowie Lüftung nach DIN 18017-3 und DIN EN 15650; Feuerwiderstandsklasse feuerbeständig; Durchtrittsicherheit bis 400 kg; erhöhter Schallschutz anch DIN 4109-2; Schnelle Montage; Einfach und kostengünstig; Leichte Nachinstallaltion; Halogen und Lösemittelfrei; Allgemeine Bauartgenehmigung aBG Z-19.53-2669
Zertifikate
Produkte mit dem QNG-ready Siegel des Sentinel Holding Instituts eignen sich für Projekte, für welche das Qualitätssiegel Nachhaltiges Gebäude (QNG) angestrebt wird. QNG-ready Produkte erfüllen die Anforderungen des QNG Anhangdokument 3.1.3 "Schadstoffvermeidung in Baumaterialien". Das KfW-Kreditprogramm Klimafreundlichen Neubau mit QNG kann eine höhere Fördersumme ermöglichen.
Artikel

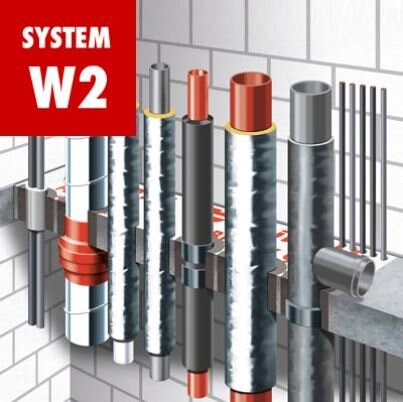

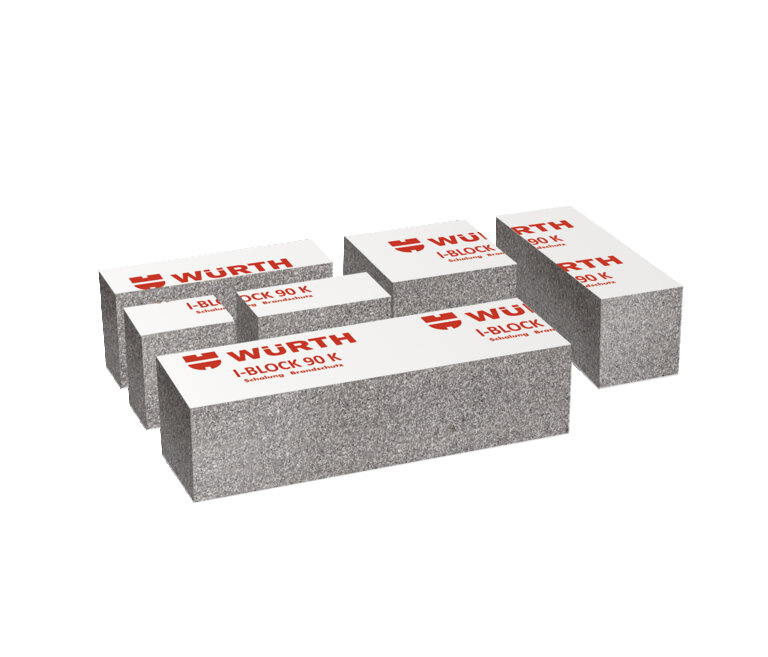

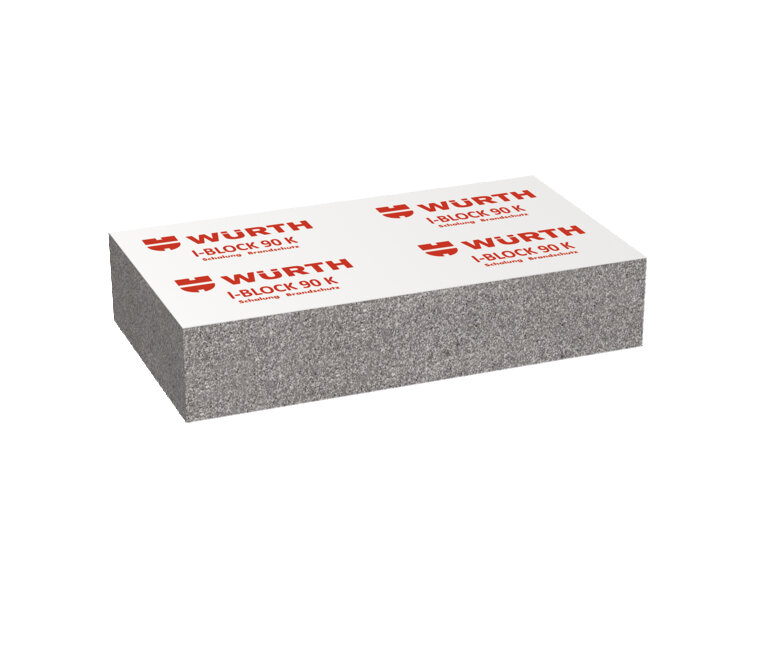

Würth System W2 I-Block 90 K
Schottsystem für die Abschottung von elektrischen Leitungen und brennbaren bzw. nichtbrennbaren Rohren, sowie Lüftung nach DIN 18017-3 und DIN EN 15650.
Erfüllt die Anforderungen an den erhöhten Schallschutz nach DIN 4109 – Beiblatt 2.
Gleichzeitig Schalungshilfe und temporärer trittsicherer Deckenverschluss während der Bauzeit.
Einsatzbereich
Der I-Block 90 K dient im ersten Arbeitschritt als Schalungshilfe beim Betonieren der Decke. Er wird anstelle einer aufwendigen Deckenaussparung eingebaut und verbleibt nach dem Ausschalen als brandschutztechnischer Deckenverguss in der Decke.
Nachfolgenden Gewerken der technischen Gebäudeausstattung dient der I-Block 90 K als brandschutzgeprüftes Kombi-Deckenschottsystem und erreicht die Feuerwiderstandsklasse 90 Minuten.
Geprüfte Aussparungsgöße (maximal) L x B 2.000 m x 550 mm
Vorteile
-
Gewerkeübergreifend
-
Heizung, Sanitär, Elektro, Kälte, Lüftung nach DIN 18017-3 und DIN EN 15650
-
Einfache Bearbeitung
-
Geringe Wasseraufnahme
-
Umweltschonend
-
Erleichterter Arbeitsschutz durch geprüfte Trittsicherheit
-
Brandschutz FWD 90 Minuten
-
Erhöhter Schallschutz nach DIN 4109 - Beiblatt 2
-
Kein zusätzlicher Schalungsaufwand beim Deckenverschluss, nur Ringspaltverfüllung

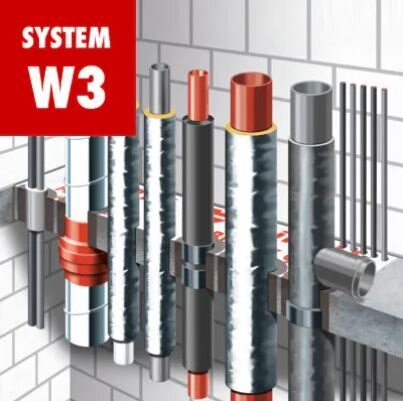

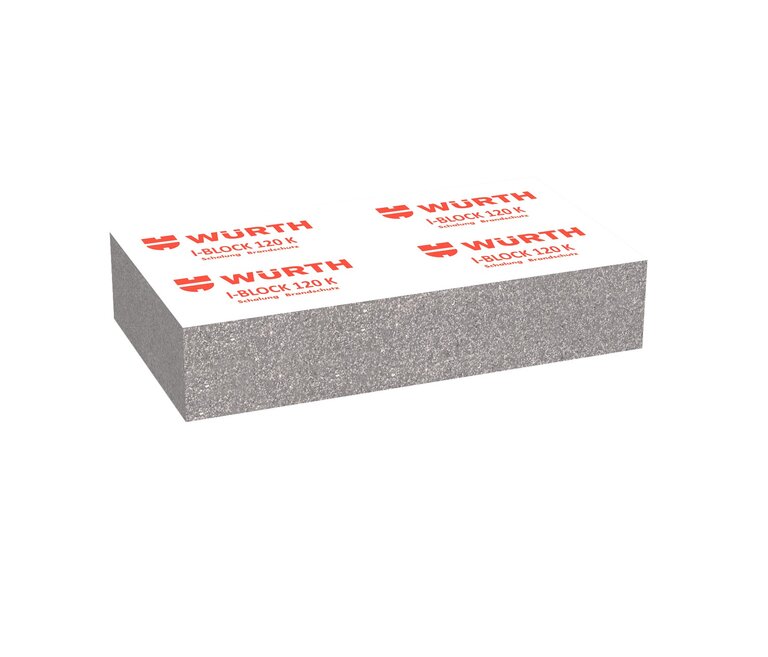

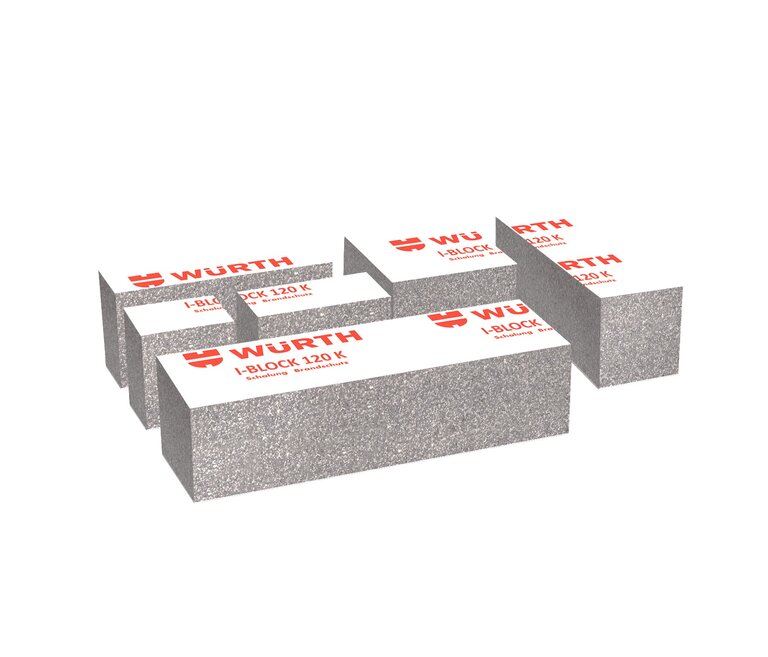

Würth System W3 I-Block 120 K
Schottsystem für die Abschottung von elektrischen Leitungen und brennbaren bzw. nichtbrennbaren Rohren, sowie Lüftung nach DIN 18017-3 und DIN EN 15650.
Erfüllt die Anforderungen an den erhöhten Schallschutz nach DIN 4109 – Beiblatt 2.
Gleichzeitig Schalungshilfe und temporärer trittsicherer Deckenverschluss während der Bauzeit.
Einsatzbereich
Der I-Block 120 K dient im ersten Arbeitschritt als Schalungshilfe beim Betonieren der Decke. Er wird anstelle einer aufwendigen Deckenaussparung eingebaut und verbleibt nach dem Ausschalen als brandschutztechnischer Deckenverguss in der Decke.
Nachfolgenden Gewerken der technischen Gebäudeausstattung dient der I-Block 120 K als brandschutzgeprüftes Kombi- Deckenschottsystem und erreicht die Feuerwiderstandsklasse 120 Minuten
Geprüfte Aussparungsgöße (maximal) L x B 2.000 m x 550 mm
Vorteile
-
Gewerkeübergreifend
-
Heizung, Sanitär, Elektro, Kälte, Lüftung nach DIN 18017-3 und DIN EN 15650
-
Einfache Bearbeitung
-
Geringe Wasseraufnahme
-
Umweltschonend
-
Erleichterter Arbeitsschutz durch geprüfte Trittsicherheit
-
Brandschutz FWD 120 Minuten
-
Erhöhter Schallschutz nach DIN 4109 – Beiblatt 2
-
Kein zusätzlicher Schalungsaufwand beim Deckenverschluss, nur Ringspaltverfüllung
Gebäude-Assessment
| Kriterium | Pos. / Bauproduktgruppe | Betrachtete Stoffe | QNG Freigabe |
| 3.1.3 Schadstoffvermeidung in Baumaterialien | 12.1 Kunstschaum-Dämmstoffplatten und Spritzschäume für Gebäude und Haustechnik | Halogenierte Treibmittel / SVHC: HBCD, TCEP / Emissionen | QNG-ready |
Nachweis:
Bewertungsdatum:
| Kriterium | Produkttyp | Betrachtete Stoffe | Bewertung |
| DNSH - Vermeidung und Verminderung der Umweltverschmutzung | Stoffe nach Anlage C | EU-Taxonomie konform |
Nachweis:
Bewertungsdatum:
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt | 43 Flammhemmend ausgerüstete Bauprodukte (Erzeugnisse) | a) Chlorparaffine (vgl. Definition), Polybromierte Biphenyle (PBB) und Diphenylether (PBDE) und SVHC; b) Antimontrioxid | Qualitätsstufe: 4 |
Nachweis:
Bewertungsdatum:
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt | 43 Flammhemmend ausgerüstete Bauprodukte (Erzeugnisse) | Chlorparaffine (vgl. Definition), Polybromierte Biphenyle (PBB) und Diphenylether (PBDE) und SVHC | Qualitätsstufe: 4 |
Nachweis:
Bewertungsdatum:
| Kriterium | Pos. / Bauprodukttyp | Betrachtete Schadstoffgruppe | Qualitätsniveau |
| 1.1.6 Risiken für die lokale Umwelt | 32a EPS/XPS/PUR/PIR-Dämmprodukte, Melamin- und Phenolharzschäume, für den Innen- und Außenbereich für Dämmstoffe in WDVS gilt zusätzlich Pos. 36a | Halogenierte Treibmittel / gefährliche Einzelstoffe | Qualitätsniveau 5 |
Nachweis:
Bewertungsdatum:
| Kriterium | Produktkategorie | Betrachtete Stoffe | Qualitätsstufe |
| Hea 02 Qualität der Innenraumluft | nicht bewertungsrelevant |
Bewertungsdatum:
