ISO Ziegel Rollladen- / Raffstorekasten

Massives Ziegelkastensystem mit außenliegender Revision für Rollladen oder Raffstore

Geprüfte Datenqualität

Dauerhafte Aktualisierung und Überprüfung aller Informationen und Nachweise.
Unsere Prozesse sowie die Aktualität werden regelmäßig vom unabhängigen Prüfunternehmen SGS-TÜV Saar überprüft.

Selbsttragender Einbau- Rollladen-bzw. Raffstorekasten mit zusätzlicher Dämmung der Ziegelhohlkammern und innenliegender Kastendämmung aus Neopor®

auch erhältlich in Kombination mit dem invisible Luftkanal zur dezentralen Wohnraumlüftung ohne Außenblende

Zertifikate

Produkte mit dem QNG-ready Siegel des Sentinel Holding Instituts eignen sich für Projekte, für welche das Qualitätssiegel Nachhaltiges Gebäude (QNG) angestrebt wird. QNG-ready Produkte erfüllen die Anforderungen des QNG Anhangdokument 3.1.3 "Schadstoffvermeidung in Baumaterialien". Das KfW-Kreditprogramm Klimafreundlicher Neubau mit QNG kann eine höhere Fördersumme ermöglichen.

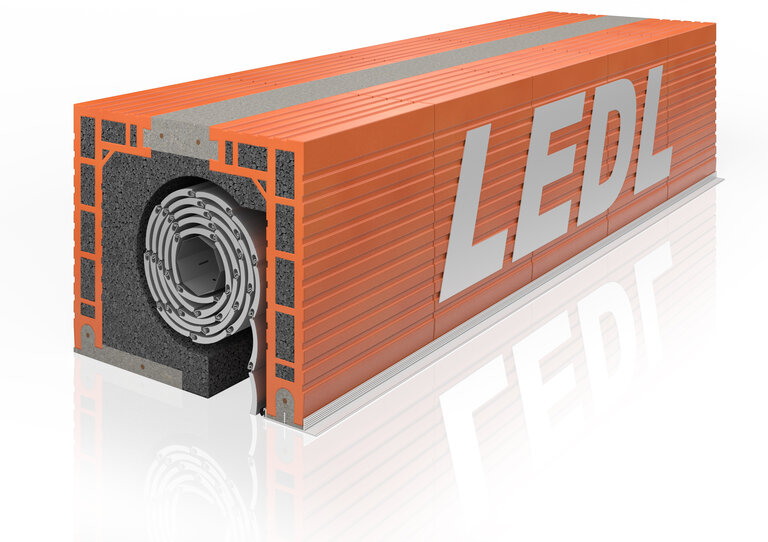

ISO Ziegel Rollladenkasten für Putzmauerwerk
- statisch selbsttragend
- bestehend aus plangeschliffenen Ziegelformsteinen (Außen- und Innenschürze),
Liapor-Leichtbeton Statikstreifen und unterem, raumseitigen Leichtbeton-Glattstrich
- Ziegelhohlkammern mit Neopor (WLG 032) gefüllt
- innenliegende Kastendämmung, ENeV gerecht, aus Neopor,
bestehend aus Grundkörper-Isolierung,
mit thermischer Trennung am Anbindungspunkt zum Blendrahmen
und Auflager-Isolierung

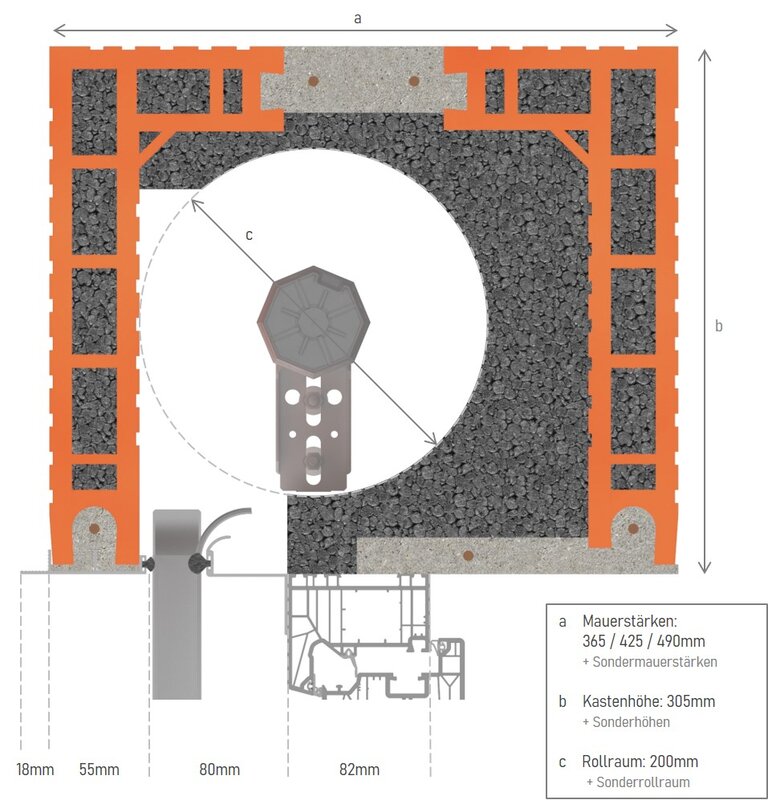

- Rollraum: 20,0cm
- Revisionsöffnung außen 80mm (raumseitig geschlossen) bei Rollladenkästen

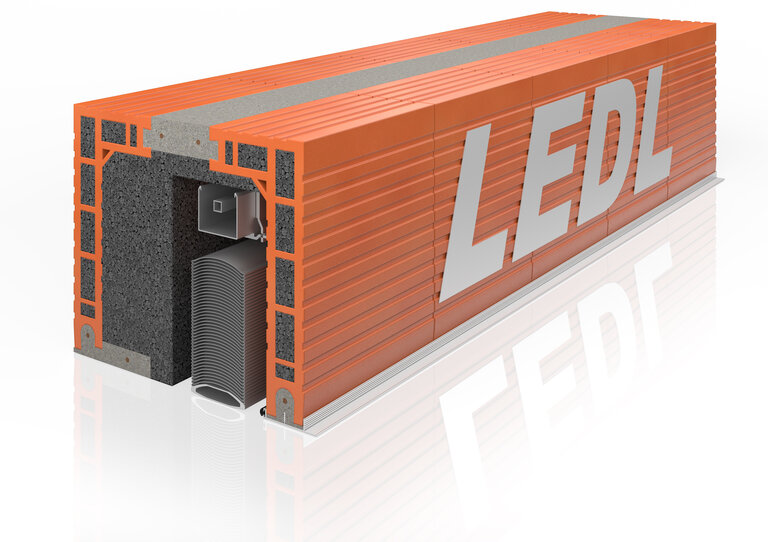

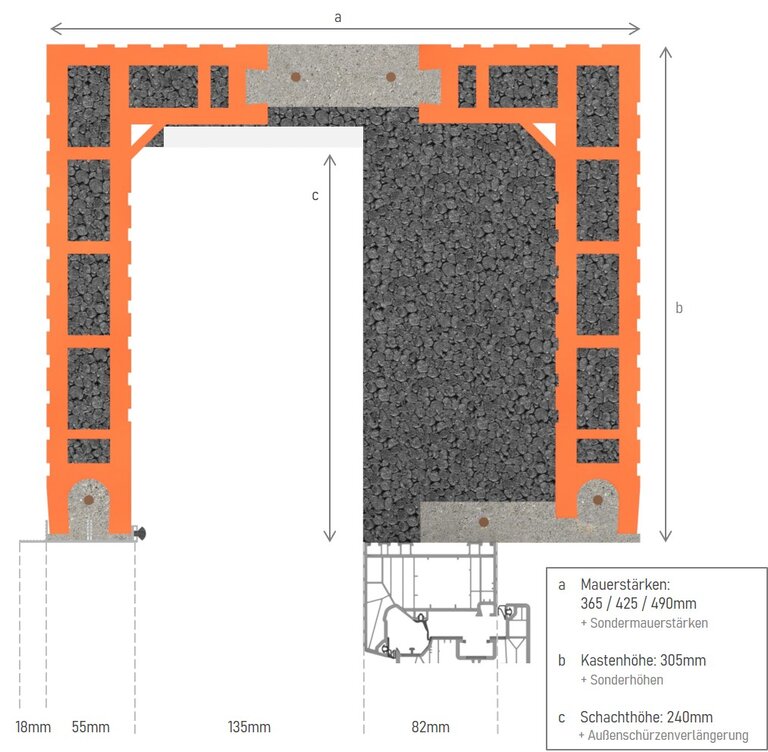

- Paketöffnung standardmäßig 135mm tief und 250mm hoch bei Raffstorekästen
- Druckfeste Integral-Hartschaum-Einlage (10mm) zur schnellen Befestigung der Raffstore-Oberschienenträger aller Hersteller
- Bewehrung durch 6mm Rundstahl sowie Verzinkte Verbindungs- und Aufhänge- Stahlbleche
- Kastenabschlussschiene Aluminium blank, außen mit 18mm Überstand, Länge entspricht lichter Spannweite abzüglich 20mm
- Kastenrücken mit Betonverfülltaschen zur Sturzverankerung und Lochblech-Vorrichtung zum Versatz und zur Einbindung in die bauseitige Baustahl-Bewehrung
- Mauerwerksauflage: 15cm je Seite (Standard) bzw. bis minimal 6cm je Seite (nur bei Motor möglich); vollständiger Auflagerentfall mit zusätzlichen Aufhänge-Stahlblechen möglich
- Seitliche Abschlüsse durch stabile Seitenteile aus Leichtbeton,
wärmegedämmt mit 10mm Neopor Seitenteil-Isolierung außen,
mit Lager-Zentrierbohrungen zur Mittelpunktausrichtung und Schlossschrauben zur kraftschlüssigen und variablen Befestigung des vormontierten Kastenlagers
- Standard-Kastenmauerstärken: 36,5 / 42,5 / 49,0cm
- Standard-Kastenhöhe: 30,5cm

ISO-Ziegel Kasten erfüllt die aktuellen Anforderungen der Energieeinsparverordnung (ENeV) und ist somit für Niedrigenergieund KfW-Effizienzhäuser geeignet.
ISO-Ziegel Kasten sind nach DIN EN ISO 10140 bzw. DIN EN ISO 717 bzgl. der Schallschutzeignung geprüft

Gebäude-Assessment

Kriterium	Bewertung
ENV 1.1 Klimaschutz und Energie (*)	Kann Gesamtbewertung positiv beeinflussen

Kriterium	Bewertung
SOC 1.4 Visueller Komfort (*)	Kann Gesamtbewertung positiv beeinflussen

Kriterium	Pos. / Relevante Bauteile / Bau-Materialien / Flächen	Betrachtete Stoffe / Aspekte	Qualitätsstufe
ENV 1.2 Risiken für die lokale Umwelt, 03.05.2024 (3. Auflage)			nicht bewertungsrelevant

Kriterium	Pos. / Relevante Bauteile / Bau-Materialien / Flächen	Betrachtete Stoffe / Aspekte	Qualitätsstufe
ENV 1.2 Risiken für die lokale Umwelt, 29.05.2025 (4. Auflage)			nicht bewertungsrelevant

(*) Die Kriterien dieses Steckbriefs beziehen sich auf das gesamte Bauobjekt. Die Bewertung erfolgt auf der Ebene
des Gebäudes. Im Rahmen einer sachgemäßen Planung und fachgerechten Installation können einzelne Produkte
einen positiven Beitrag zum Gesamtergebnis der Bewertung leisten. Das Sentinel Holding Institut stützt sich einzig
auf die Angaben des Herstellers.

Kriterium	Pos. / Bauproduktgruppe	Betrachtete Stoffe	QNG Freigabe
3.1.3 Schadstoffvermeidung in Baumaterialien	nicht zutreffend	nicht zutreffend	QNG-ready nicht bewertungsrelevant

Kriterium	Produkttyp	Betrachtete Stoffe	Bewertung
DNSH - Vermeidung und Verminderung der Umweltverschmutzung		Stoffe nach Anlage C	EU-Taxonomie konform

Nachweis: Herstellererklärung vom 28.08.2025

Kriterium	Pos. / Relevante Bauteile / Bau-Materialien / Flächen	Betrachtete Stoffe / Aspekte	Qualitätsstufe
ENV 1.2 Risiken für die lokale Umwelt			nicht bewertungsrelevant

Kriterium	Pos. / Bauprodukttyp	Betrachtete Schadstoffgruppe	Qualitätsniveau
1.1.6 Risiken für die lokale Umwelt			nicht bewertungsrelevant

Kriterium	Produktkategorie	Betrachtete Stoffe	Qualitätsstufe
Hea 02 Qualität der Innenraumluft			nicht bewertungsrelevant
