Invisible Luftkanal für dezentrale Wohnraumlüftung
integriert im Massivbau- oder Leichtbau Kastensystem für Rollladen und Raffstore ohne Fassadenblende

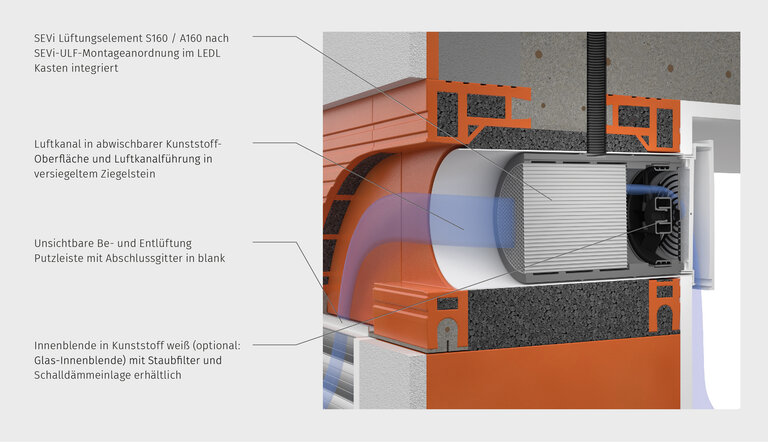

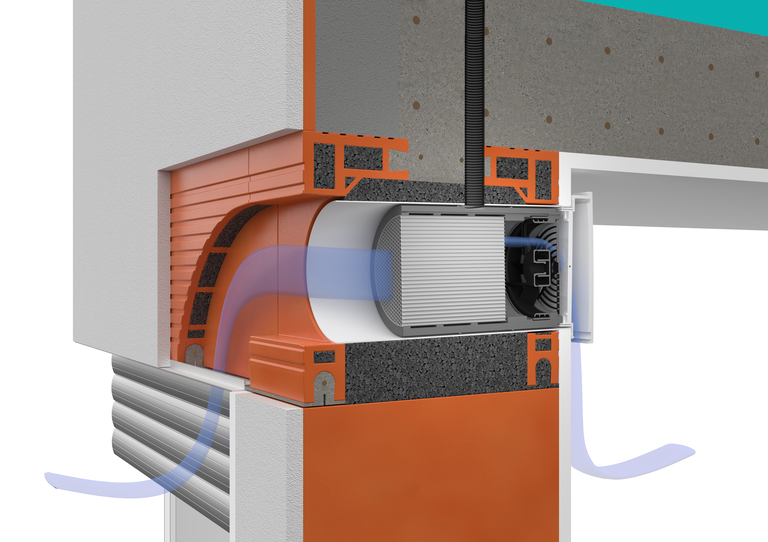

Der Luftkanal in abwischbarer Kunststoff-Oberfläche und Luftkanalführung in versiegeltem Ziegelstein ist erhältlich für alle LEDL Kästen ab Mauerstärke 365mm.

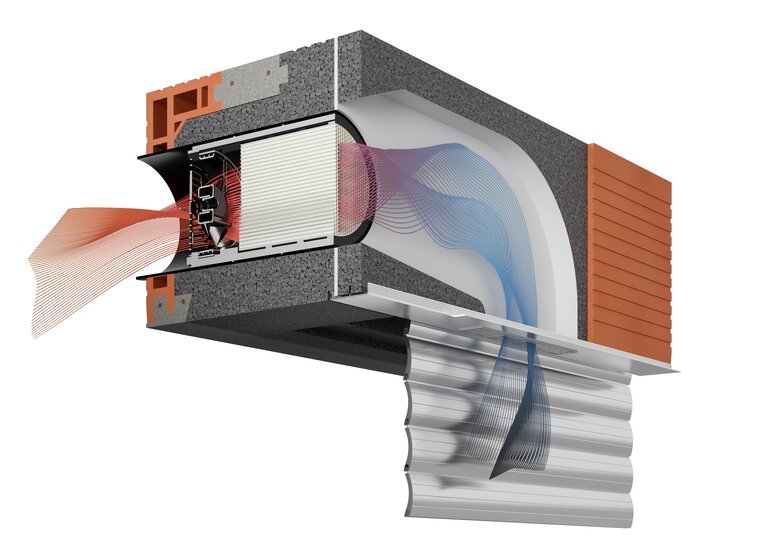

Das Lüftungselement ist nach ULF-Montageanordnung im LEDL Kasten integriert. Die Be- und Entlüftung erfolgt unsichtbar über die Putzleiste mit Abschlussgitter in blank.
Zertifikate
Produkte mit dem QNG-ready Siegel des Sentinel Holding Instituts eignen sich für Projekte, für welche das Qualitätssiegel Nachhaltiges Gebäude (QNG) angestrebt wird. QNG-ready Produkte erfüllen die Anforderungen des QNG Anhangdokument 3.1.3 "Schadstoffvermeidung in Baumaterialien". Das KfW-Kreditprogramm Klimafreundlicher Neubau mit QNG kann eine höhere Fördersumme ermöglichen.
Das dezentrale Lüftungssystem von LEDL im Detail
Entdecken Sie alle Produktkomponenten unserer dezentralen Lüftung mit Wärmerückgewinnung - unabhängig vom Lüftungshersteller können wir Ihre Wunsch-Geräte verbauen!
1. Rollladen-/ Raffstorekasten mit integriertem Rohbauträger-Modul für Lüfter im Auflager-Bereich (Gesamtauflager von mind. 30 cm wird benötigt) – für viele Lüftungshersteller möglich
- Vorbereitungsset für alle Lüftungselemente, bestehend aus Rohbauträger Neopor (23 x 23 x 36 cm H/B/T) direkt im Ziegelkasten integriert
- PP-Fixrohr (16 cm x 48 cm) mit Ronde und Putzdeckel/Putzschutz
- oberseitig überstehendes Leerrohr (im Deckenrand-Schalungsbereich) zur einfachen Kopplung mit der bauseitigen E-Installation
2. alternierender Einzellüfter mit Wärmerückgewinnung
paarweiser Betrieb, Anzahl der Geräte nach Auslegung
3. Abluftventilator
für Bäder, Küchen und andere Feuchträume, mit eigenem Bedienelement zur lokalen Entfeuchtung von einzelnen Räumen
4. Zentralregler
für bis zu 6 Lüfterantriebe, mit integriertem Feuchtigkeitssensor
Vorteile:
- einfache Montage für Maurer und Elektriker – klassisches Setzen des Kastens und Einbinden unserer Leerrohr-Vorrichtung in die Rohinstallation auf der Geschossdecke
- hohe Volumenstromleistung
- bis zu 63 dB Normschallpegeldifferenz
Gebäude-Assessment
| Kriterium | Pos. / Bauproduktgruppe | Betrachtete Stoffe | QNG Freigabe |
| 3.1.3 Schadstoffvermeidung in Baumaterialien | nicht zutreffend | nicht zutreffend | QNG-ready nicht bewertungsrelevant |
| Kriterium | Produkttyp | Betrachtete Stoffe | Bewertung |
| DNSH - Vermeidung und Verminderung der Umweltverschmutzung | Stoffe nach Anlage C | EU-Taxonomie konform |
Nachweis:
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt, 03.05.2024 (3. Auflage) | nicht bewertungsrelevant |
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt, 29.05.2025 (4. Auflage) | nicht bewertungsrelevant |
| Kriterium | Pos. / Relevante Bauteile / Bau-Materialien / Flächen | Betrachtete Stoffe / Aspekte | Qualitätsstufe |
| ENV 1.2 Risiken für die lokale Umwelt | nicht bewertungsrelevant |
| Kriterium | Pos. / Bauprodukttyp | Betrachtete Schadstoffgruppe | Qualitätsniveau |
| 1.1.6 Risiken für die lokale Umwelt | nicht bewertungsrelevant |
| Kriterium | Produktkategorie | Betrachtete Stoffe | Qualitätsstufe |
| Hea 02 Qualität der Innenraumluft | nicht bewertungsrelevant |
